PCZ重型錘式破碎機結構介紹以及圖示

錘式破碎機作為礦山生產線中常用的粗碎設備，因其大范圍的進料口以及較高的破碎比等特點，深受礦山客戶的喜愛。這樣一款熱門設備，它的結構又是怎么樣的呢？下面為您詳細介紹下。

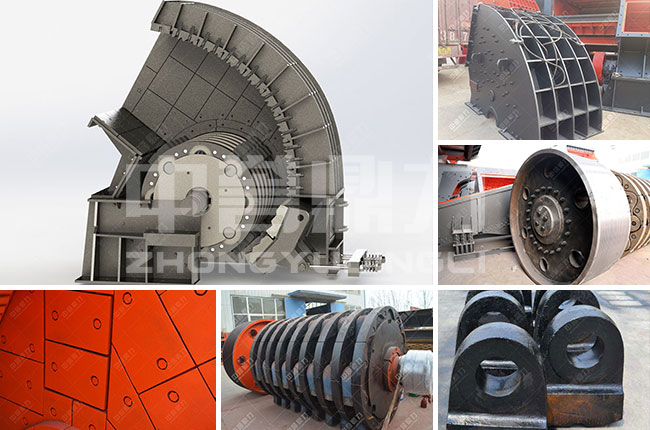

PCZ重型錘式破碎機結構

PCZ重型錘式破碎機在結構上大致由上機殼、下機殼、襯板、主軸、錘盤、錘頭以及活動襯板組成。不同的部件有著不同的作用，下面為您一一介紹。

上機殼/下機殼

由于作為礦山設備，整體的重量會偏重，因此設備上下部分是分開的，到達場地再進行組裝。機殼是用來對保護內部易損件以及對破碎腔密封的，同時也起到了一些外形美觀作用；

襯板

襯板主要位于上機殼中，主要是用來將錘頭擊打后的物料進行反擊，使其和后續進入的物料發生“石打石”破碎，在這之后下落從而再次受到錘頭的打擊。所以在使用中需要格外的注意襯板的磨損情況，損壞過度時需要及時更換；

主軸

主軸位于設備破碎腔的中間，其中搭載了偏心軸、錘盤、錘軸等零部件。在設備開始運行時，由電機帶來的動力牽動主軸轉動，進而帶動部位開始運轉；

錘盤

錘盤位于錘軸上，懸掛于主軸之上，錘盤與錘盤的固定間隔中安裝有錘頭，在運行時，主軸帶動錘軸錘盤轉動，進而使錘頭對進入破碎腔的物料進行破碎處理。在這期間，錘盤的外邊很容易受到磨損，因此中譽鼎力為其增加了邊護，延長了其使用壽命，并且在更換時，僅需更換錘盤的邊護即可；

錘頭

錘頭是整個設備尤為主要的工作設備。PCZ重型錘式破碎機在運行過程主要就是依靠錘頭對物料進行打擊破碎處理工作。因此錘頭也是整個設備中磨損較快的零部件，沒有之一。錘頭現階段有高錳鋼錘頭、高鉻合金錘頭、鍛造錘頭等三種主流的材質，不同材質在應對不用硬度和濕度的物料時，其使用壽命不同，因此客戶在選擇需要格外的注意；

活動襯板

活動襯板位于底部出料口，主要用于調節設備的出料口粒度。傳統的錘式破碎機是通過蓖條進行出料粒度調節的，然而中譽鼎力改進了方法，使用活動襯板進行調節，規避了蓖條容易卡料的缺點。在調整時，僅需改變活動襯板和錘頭的間距即可，破碎后的物料小于該粒度即可排出，并且PCZ重型錘式破碎機設備底部還設置有觀察門，可以更方便的檢查活動襯板的間距。

以上就是關于PCZ重型錘式破碎機結構的介紹，希望以上內容能夠幫助您更加了解設備。
