旋回式破碎機原理和結構圖解

旋回破碎機自問世以來已經有幾十年的時間，但是在實際的使用中，卻很少聽到它的名字，這是因為旋回破碎機的型號相比于錘破和顎破，產量更大，也因此旋回破碎機更多的是用在大型礦山生產線或采石場中。這就造成很多人對旋回破碎機并不是很熟悉，下面就帶您了解設備的原理以及結構信息。

旋回式破碎機原理

設備開始運行時，電機通過水平軸和傘齒帶動偏心軸套運動，破碎錐在偏心軸的帶動下進行運動，由此在破碎壁之間來回擺動收縮。進而使破碎腔內的物料不停的受到擠壓破碎，在粒度小于出料口尺寸時，便會從底部排出。

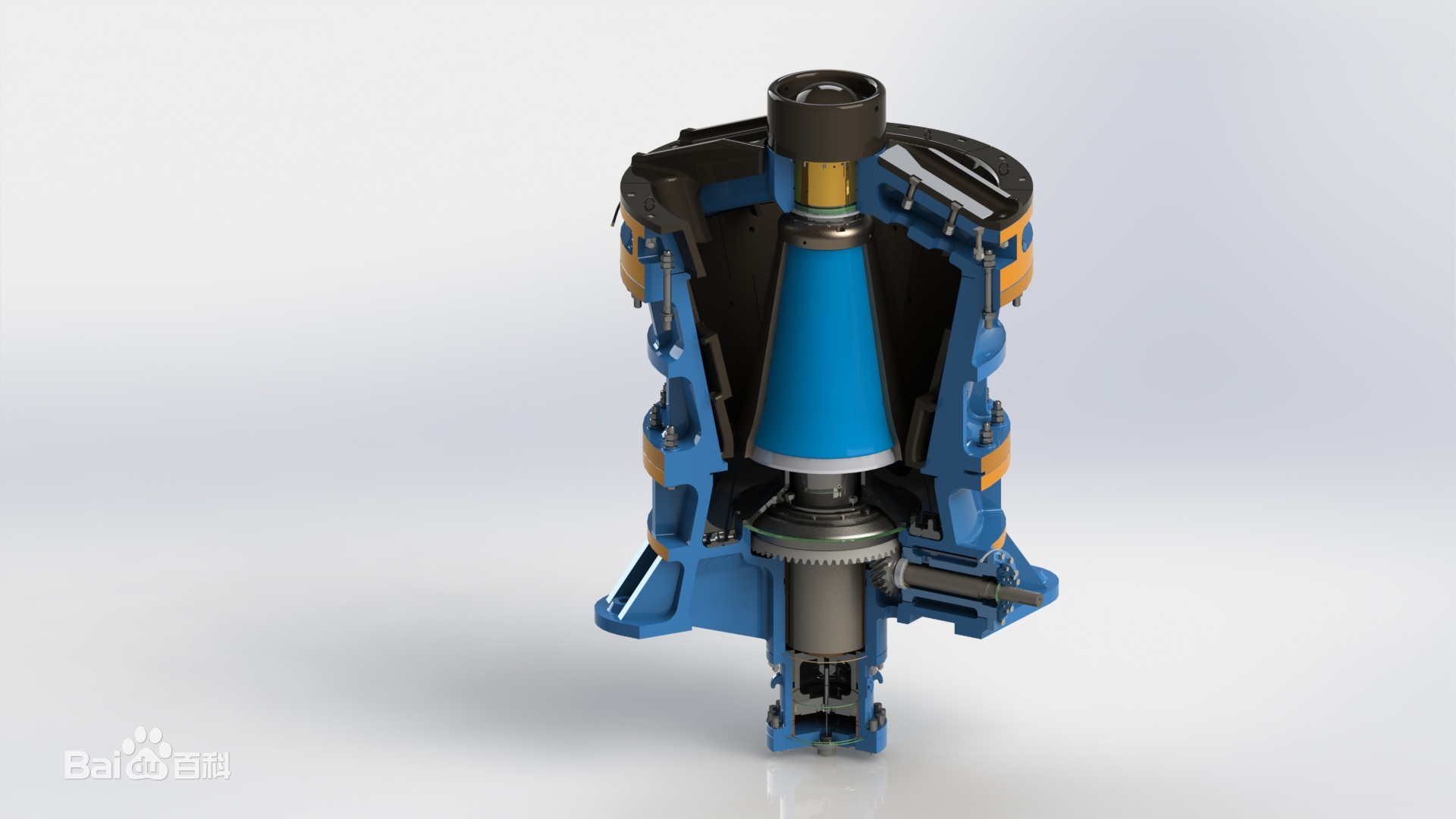

旋回式破碎機結構圖解

旋回式破碎機在結構上主要有機架、破碎錐、偏心軸、主軸以及液壓裝置等部分。下面為您詳細介紹。

機架

機架是由機座、中間機架、橫梁等部位組成，彼此之間相互由螺栓緊固，整體需要安裝在混凝土基座上。

破碎錐

破碎錐加上固定錐(中間機架)是設備主要的工作結構。破碎錐的外表面套有三塊環狀錳鋼襯板，同時在中間澆筑鋅合金，以此讓襯板和椎體保持更為緊密的接觸。同時在襯板上部用螺帽擰緊，為了防止其松動，需要在螺帽上安裝緊鎖板。

主軸

破碎錐便是安裝在主軸上的，主軸上端通過錐形螺帽、錐形壓套、襯套以及支撐環等懸掛在橫梁上。當破碎機設備開始運轉時，襯套的下端是呈圓錐面的，故可以保障襯套沿著支撐環滾動，因此來達到破碎錐擺動的要求。

偏心軸

主軸的下端便是插在偏心軸套的孔中，當偏心軸套開始運行轉動時，破碎錐的軸就會以橫梁上的緊固點作圓錐面擺動，進而產生破碎作用。這其中，偏心軸套的整個內表面和偏心軸套的工作面，都需要澆筑八十合金，以減少其磨損。

液壓裝置

液壓裝置為一個較為單獨的裝置，并不是設備的主要零件，這里寫出來主要是因為他在設備中的作用是用以在設備出現過載現象是保護設備的正常運行。

以上就是關于旋回破碎機的原理以及結構圖解了，希望能夠?qū)δ�選擇設備有一些幫助。更多信息您可以咨詢我們的在線客服進行了解。
