熟石灰的作用，怎么區(qū)分生石灰和熟石灰？

怎么區(qū)分生石灰和熟石灰

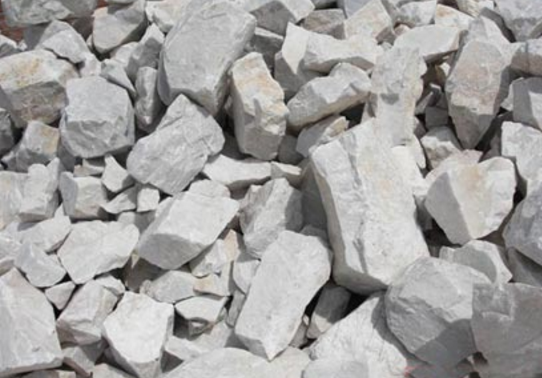

(1)熟石灰

石灰有生石灰和熟石灰之分。生石灰的主要成分是氧化鈣(CaO)，白色固體耐火難溶。將(CaO)含量高的石灰?guī)r在通風的石灰窯中鍛燒至900℃以上即得。是有吸水性，可用作干燥劑，我民間常用以防止雜物回潮。與水反應(同時放出大量的熱)，或吸收潮濕空氣中的水分，即成熟石灰[氫氧化鈣Ca(OH)2，又稱“消石灰”。熟石灰在一升水中溶解1.56克(20℃)，它的飽和溶液稱為“石灰水”，呈堿性，在空氣中吸收二氧化碳而成碳酸鈣沉淀。

(2)與熟石灰的轉化與硬化

生石灰(CaO)與水反應生成氫氧化鈣的過程，稱為石灰的熟化或消化。反應生成的產物氫氧化鈣稱為熟石灰或消石灰。

石灰熟化時放出大量的熱，體積增大1—2.0倍。煅燒良好、氧化鈣含量高的石灰熟化較快，放熱量和體積增大也較多。工地上熟化石灰常用兩種方法：消石灰漿法和消石灰粉法。

生石灰熟化后形成的石灰漿中，石灰粒子形成氫氧化鈣膠體結構，顆粒細(粒徑約為1μm)，比表面積很大(達10～30 m2/g)，其表面吸附一層較厚的水膜，可吸附大量的水，因而有較強保持水分的能力，即保水性好。將它摻入水泥砂漿中，配成混合砂漿，可顯著提高砂漿的和易性。

石灰依靠干燥結晶以及碳化作用而硬化，由于空氣中的二氧化碳含量低，且碳化后形成的碳酸鈣硬殼阻止二氧化碳向內部滲透，也妨礙水分向外蒸發(fā)，因而硬化緩慢，硬化后的強度也不高，1：3的石灰砂漿28 d的抗壓強度只有0.2～0.5 MPa。在處于潮濕環(huán)境時，石灰中的水分不蒸發(fā)，二氧化碳也無法滲入，硬化將停止;加上氫氧化鈣微溶于水，已硬化的石灰遇水還會溶解潰散。因此，石灰不宜在潮濕和受水浸泡的環(huán)境中使用。

石灰在硬化過程中，要蒸發(fā)掉大量的水分，引起體積顯著收縮，易出現干縮裂縫。所以，石灰不宜單獨使用，一般要摻人砂、紙筋、麻刀等材料，以減少收縮，增加抗拉強度，并能節(jié)約石灰。

石灰具有較強的堿性，在常溫下，能與玻璃態(tài)的活性氧化硅或活性氧化鋁反應，生成有水硬性的產物，產生膠結。因此，石灰還是建筑材料工業(yè)中重要的原材料。

生石灰制成熟石灰后的作用有哪些

石灰是我們日常生活或者是工業(yè)用途中比較重要的物質，而生石灰的作用一般比較小，大多都需要我們將生石灰制熟石灰，這個過程其實很簡單，就是將適量的水加入，但是加入水之后生石灰就開始和水發(fā)生反應，這個過程中會釋放出大量的熱量，所以無論是否在我們身邊進行操作，要注意控制危險，因為熟石灰具有強的腐蝕性，很容易傷害到我們的皮膚，所以我們小心使用。

當我們用生石灰制熟石灰之后，這都會變得很簡單，而且我們可以用這些物質用在各個方面，無論是用于室內裝飾的涂抹或者是其他方面的工藝改進，后的結果其實就會變得很簡單，這也是為什么很多人都喜歡使用熟石灰的原因，因為其穩(wěn)定性比較好，而且可能存在的問題也比較明確，不會產生一些不良的后果，所以這個事情就會顯得很重要。

而在一些地方還會有用生石灰制熟石灰之后，用于農業(yè)方面，因為其存在性較強，可以殺害一些害蟲，所以我們比較喜歡這類物質的存在，這樣有比較的效果，而且還可以應用于各個方面，是一些對這些有需求的地方。其實他們的特性我們都熟悉，但是在使用的時候可能有些地方需要注意，例如容易硬化的特點，需要多加攪拌防止粘連影響使用。

安措施

腐蝕性

具有較強的腐蝕性，其粉塵或懸浮液滴對粘膜有刺激作用，雖然程度上不如氫氧化鈉重，但也能引起噴嚏和咳嗽，和堿一樣能使脂肪乳化，從皮膚吸收水分、溶解蛋白質、刺激及腐蝕組織。可以輕易地腐蝕掉雞爪的皮層。吸入石灰粉塵可能引起肺炎。職業(yè)衛(wèi)生容許濃度為PC-TWA=1mg/m³，PC-STEL=3mg/m³。吸入粉塵時，可吸入水蒸氣、可待因及猶奧寧，在胸廓處涂芥末膏;當落入眼內時，可用流水盡快沖洗，再用5%氯化銨溶液或0.01%CaNa-EDTA溶液沖洗，然后將0.5%地卡因溶液滴入。工作時應注意保護呼吸器官，穿戴用防塵纖維制的工作服、手套、密閉防塵眼鏡，并涂含油脂的軟膏，以防止粉塵吸入。

健康危害

人體過量服食和吸收氫氧化鈣會導致有危險的癥狀，例如呼吸困難、內出血、肌肉癱瘓、低血壓、阻礙肌球蛋白和肌動蛋白系統(tǒng)，增加血液的pH值，導致內臟受損 等等。
