旋回破碎機各主要組成部分的功能及結構

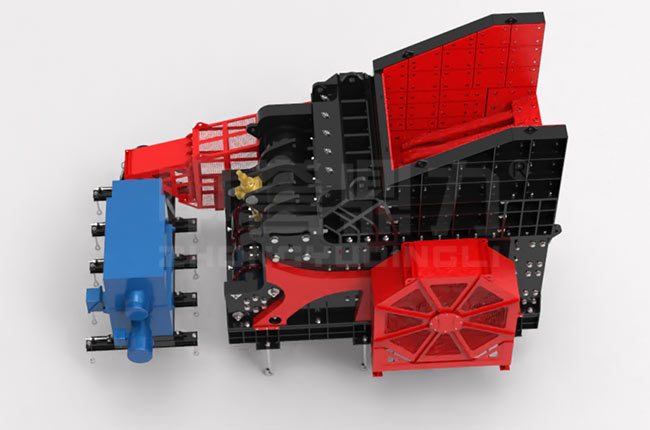

臥式旋回破碎機主要適用在頭破作業，歸類于頭破機，粉碎中等以及中硬度以上的種類多礦石以及礦石，其主要由驅動部、機座部、偏心套部、中架體部等部分構成。

臥式旋回破碎機各部分的構造及功能如下文講解：

驅動部

驅動部的作用主要是在偏心套轉動時，就驅使主軸與壓合于其上的動錐體一起轉動，動錐的線就以橫梁上的不變懸掛點為頂點沿著錐面軌跡旋轉。

機座部

機座部是臥式旋回破碎機主要配件，用地腳螺絲把它不變在地基上，在機座的套筒中裝有鋼襯套，偏心軸套就在此襯套中轉動，把機架與套筒聯結在一起的四根筋以及驅動軸套筒的上面，裝有錳鋼護板，免得落下的礦石打傷以及毀壞筋與套筒。

偏心套部

偏心軸套是臥式旋回破碎機承受粉碎力的主要配件，偏心套裝人機座的套筒里，內表觀鑄面鑄滿而外表觀只澆注3/4巴氏合金的偏心軸套在鋼襯套中旋轉，為使巴氏合金鑄牢，在偏心軸套內表觀裝有密布的燕尾槽。

中架體部

中架體內部裝有上下四排平行的襯板，安裝時 安裝墊板以保障結合牢固，下面一排襯板支撐于架體下端凸臺上面，而上面一排則插人中架體頂部的凸邊中，這樣就能承受粉碎礦石時源于磨擦面出現的推力，粉碎力以及垂直分力，襯板安裝達到后，襯板與架體之間澆注水泥。

述講解了該款旋回破碎機的主要構成部分以及構造，希望對客戶有所幫助，更多您能夠詢問我們中譽鼎力的在線客服。
